Скидка 10% до 5 августа от цены на сайте

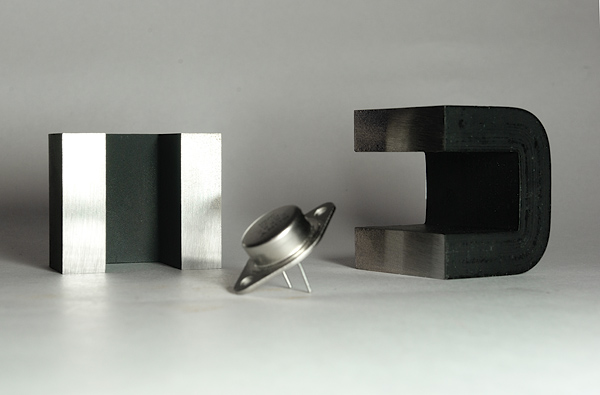

Трансформаторное железо M4 C-core (Cut-core, от англ. разрезные сердечники) в продаже с осени 2012 г.
M4 C-core позволяет создавать звуковые трансформаторы исключительного качества. Если Вы намерены собрать "изотерическую" конструкцию на приборах 2A3, AD1 и им подобных, то применение именно этого железа раскрывает все магические свойства таких ламп.

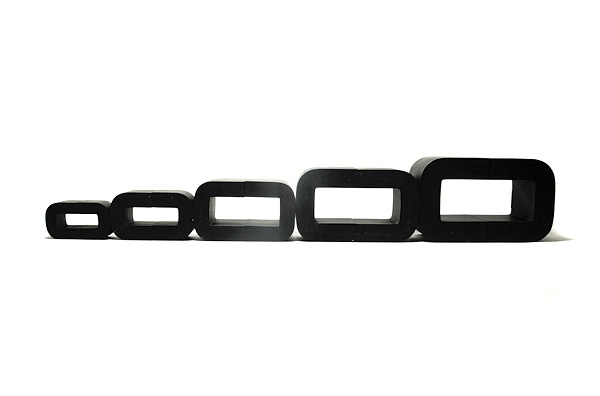

Ниже представлены размеры разрезных сердечников, их подробные характеристики. Значения получаемой индукции Вы можете увидеть в статье:
Сравнительные измерения зависимости магнитной проницаемости от магнитной индукции сердечников трансформаторного железа M6 EI и разрезных сердечников Cut-cores
Преимущества использования данного железа:
расширенное окно позволяет поместить необходимое количество витков, или использовать более толстый провод;
на меньшем размере железа (например, если сравнивать EI 120 Ш-образное и SE 106 - разрезные сердечники) можно получить достаточную индуктивность;
разрезные сердечники позволяют собирать трансформаторы с двумя катушками;
собирать и монтировать трансформаторы с разрезными сердечниками удобнее, чем с пластинами Ш-образного железа.
|
Наимено-
вание
|
Размеры ШхВхГ, мм
|
Размеры окна ШхВ, мм
|
Вес, кг
|
Ширина серединного керна (Ш-образное), мм
|
Площадь серединного керна (Ш-образное), см2
|
Цена за О-шку, руб.
|
Примечания
|
SE 66
купить
|
33.5x57.2x21.7
|
11.5x35.0
|
0.199
|
22
|
4.77
|
2990.00
в наличии
|
Аналог EI 66 (Ш22)
Аналог UI 33 (П33)
|
SE 84
купить
|
42.6x73.4x28
|
14.5x45
|
0.426
|
28.1
|
7.86
|
3990.00
в наличии
|
Аналог EI 84 (Ш28)
Аналог UI 28 (П28)
|
SE 106 b
купить
|
53.2x88.6x45
|
24x59
|
0.929
|
29.2
|
13.14
|
5785.00
в наличии
|
Аналог EI 106 (Ш35)
Аналог UI 52 (П52)
|
SE 130 a
купить
|
65.3x108.8x37.2
|
30x73
|
1.117
|
35.3
|
13.13
|
7290.00
в наличии
|
Аналог EI 130 (Ш43)
Аналог UI 65 (П65)
|
SE 130 b
купить
|
65.3x108.8x47.2
|
30x73
|
1.450
|
35.3
|
16.5
|
8576.00
в наличии
|
Аналог EI 130 (Ш43)
Аналог UI 65 (П65)
|
SE 150 b
купить
|
75.2x123.8x50
|
35x83
|
2.040
|
40.2
|
20.1
|
10777.00
в наличии
|
Аналог EI 150 (Ш50)
Аналог UI 75 (П75)
|
SE 231 b
купить
|
116.1x216x77.5
|
50.5x149
|
8.665
|
65.6
|
50.84
|
32290.00
в наличии
|
Аналог EI 240 (Ш80)
Аналог UI 120 (П120)
|
|
|
