Alt №1 (Alt N1) Усилитель Alt №1 (Alt N1)
|
Усилитель Alt №1 (Alt N1)
Описание:
Усилитель ALT N1 (Alt №1)
Качество звучания усилителя, в порядке важности, зависит от*:
- схемотехники (идеология);
- источника питания;
- качества комплектующих элементов;
- топологии размещения элементов конструкции.

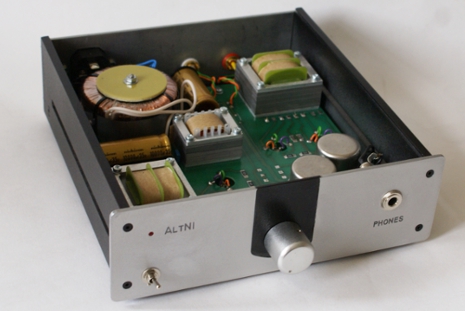

Усилитель Alt N1 - общий вид
|

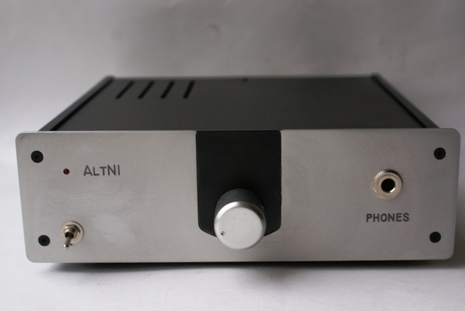

Усилитель Alt N1 - вид спереди
|
Усилитель Alt N1 - задняя панель
|

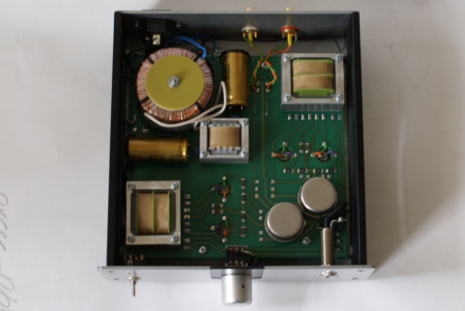

Усилитель Alt N1 - вид без крышки
|
Схемотехника усилителя основана на идеологии максимально короткого пути**. В тракте всего 2 активных элемента на канал, работающих в классе А. Полное отсутствие обратной связи, разделительных конденсаторов, операционных усилителей. На входе/выходе применены трансформаторы.
Блок питание выполнен с применением тороидального трансформатора, работающего с пониженной индукцией. Минимальные пульсации обеспечиваются за счет дросселя и общей емкости конденсаторов в 44.000 мкФ
Выходные трансформаторы намотаны на аудио железе типа М6 или М4 с низкими удельными потерями, а входные на пермаллое. В качестве усилительных элементов использованы транзисторы J-Fet, отобраные в пары/четверки. Конденсаторы Nichikon FW. Регулятор громкости Alps Blue Velvet.
В результате моделирования и проведенных экспериментов была найдена оптимальная топология взаиморасположения компонентов усилителя позволившая с одной стороны “упаковать” все устройство в единый корпусе небольшого размера 200х200х50, а с другой стороны получить минимальный уровень фона и наводок.
Усилитель Alt N1 - общий вид
Технические параметры
| Неравномерность АЧХ в диапазоне от 10 гц до 50.000 гц |
+/-0,5 дБ |
| Диапазон воспроизводимых частот на полной мощности по уровню |
-6 дБ |
| при сопротивлении нагрузки от 300 Ом и выше |
2 Гц – 180.000 Гц |
| при сопротивлении нагрузки 32 Ом |
2 Гц – 180.000 Гц |
| Сопротивление нагрузки |
8 – 600 Ом |
| Максимальная выходная мощность, определяемая по отсутствию ограничения выходного напряжения
|
|
| при сопротивлении нагрузки 300 Ом |
0,12 Вт |
| при сопротивлении нагрузки 32 Ом |
1,2 Вт |
| Уровень гармонических искажений на частоте 1000 Гц при выходном напряжении 1,4 В и сопротивлении нагрузки 300 Ом |
не более 0,2% |
| Коэффициент усиления |
8.5 |
| Входные разъемы |
RCA х 2 |
| Выходные разъемы |
Jack 6.3 |
| Напряжение питания |
220 В / 240 В 50 Гц |
| Потребляемая мощность. Не более |
35 вт |
| Материал корпуса |
Сталь 1 мм / Алюминий |
| Габариты блока усилителя (Ш х Г х В) мм |
198 х 198 х 50 |
| Вес |
около 4 кг |
Цена: 24 990 руб.
____
* Vladimir Lamm Salon A/V #09/2008 Николай ЕФРЕМОВ
** Suzan Parker My philosophy is to keep the audio path as simple as possible without compromising the nature of the original sound i.e. "Do not complicate beyond necessity!" www.audiophonics.com
Анатолий Лихницкий АудиоМагазин № 3(32) 00, 107-111 Формула звука
*** Трансформаторное железо M6 широкий ассортимент www.AudioALT.ru/calc.php
Цена (шт.) - 8999.00 руб.
На складе: есть
|
|
