Сравнительные измерения зависимости магнитной проницаемости от магнитной индукции сердечников трансформаторного железа M6 EI и разрезных сердечников Cut cores

Ниже представлены графики зависимости магнитной проницаемости материала сердечника от магнитной индукции. Для измерений использованы образцы железа M6 EI 66 и Cut cores SE 66.

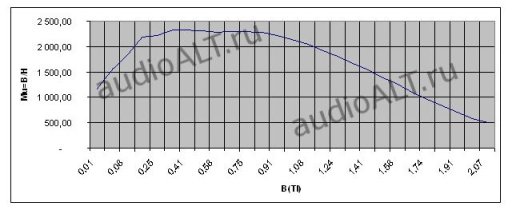

Рис. 1. M6 EI 66 без зазора

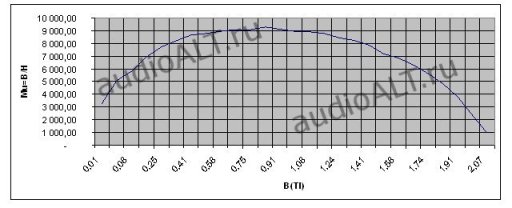

Рис. 2. Cut cores SE 66 без зазора (две половинки стянуты пластиковым хомутом)

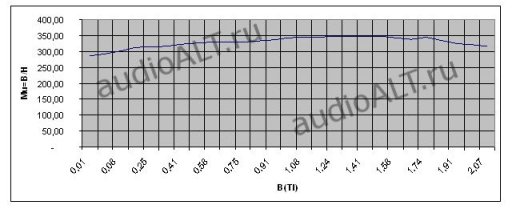

Рис. 3. M6 EI 66 с зазором 0,1 мм

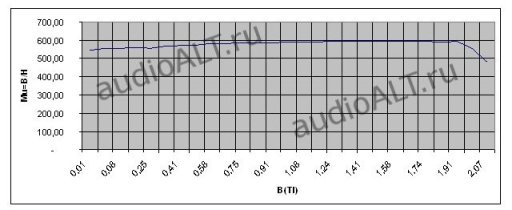

Рис. 4. Cut cores SE 66 с зазором 0,1 мм (две половинки стянуты пластиковым хомутом)

Исследования проводились методом вольтметра амперметра.

Измерения показывают большой выигрыш по магнитной проницаемости разрезных сердечников.

В случае отсутствия зазора магнитная проницаемость разрезного сердечника выше почти в 3,75 раза по сравнению с M6 EI типа. А при наличии зазора - почти в два раза.

Также необходимо указать, что неравномерность магнитной проницаемости в широком диапазоне измерения магнитной индукции для разрезных сердечников гораздо лучше. Этот факт очень важен, так как позволяет сохранять неизменной индуктивность первичной обмотки трансформатора при изменении амплитуды напряжения.

Высокая проницаемость Cut cores позволяет расширить полосу вниз при равных габаритах сердечников. Либо можно уменьшить количество витков, уменьшив активное сопротивление нагрузки и паразитные емкости, при этом возрастет выходная мощность и расширится полоса вверх.
