Оцените масштаб миниатюризации. Производство каркасов для трансформаторов компанией AudioALT.ru
В статье пойдет речь об опыте изготовления маленьких каркасов для трансформаторов на Ш-образном железе с размерами от Ш14 до Ш18.
Самые маленькие каркасы, какие производит наша компания из стеклотекстолита – это каркасы для Ш-образного железа Ш14 (EI 42), Ш16 (EI 48) и Ш18 (EI 54). Особенность и сложность в изготовлении данных каркасов в их маленьких размерах. Каркасы получаются очень миниатюрными, чтобы Вы могли оценить размеры, представьте себе SIM-карту для мобильного телефона, так вот чуть меньше двух площадей такой SIM-карты – это площадь щечки получаемой катушки. И, конечно, самая большая сложность в производстве таких каркасов – это их сборка. Рукам и пальцам взрослого человека сложно удерживать и собирать маленькие части в один каркас. Вообразите, что вы одновременно из четырех сим-карт хотите сделать домик, и сразу поймете, какую миниатюрную работу надо проделать. Но необходимость в таких каркасах есть, так как они обеспечивают лучший коэффициент заполнения медью по сравнению с пластмассовыми каркасами.

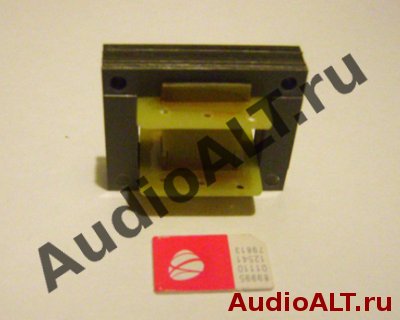

Маленький каркас (катушка) для EI трансформаторного железа
Рис. 1. Маленький каркас (катушка) для EI трансформаторного железа
Основные этапы в производстве каркасов в нашей компании:
отрисовка каркаса;
резка деталей каркаса из стеклотекстолита на ЧПУ-станке;
сборка и проклеивание каркаса.
Для отрисовки деталей каркаса используется специализированная программа, которая формирует gc-код с вычерченными деталями. Данная программа запрашивает параметры, например, такие:
толщина материала каркаса;
размер железа;
толщина набора;
высота и ширина окна железа;
зазор между стенками каркаса и серединным керн
ом и др.
В графическом редакторе, программе ArtCam, при необходимости вносятся изменения, которые тяжело параметризировать, например, добавляются отверстия, закругляются углы щечек, добавляются при необходимости серединные перегородки и т.п. Далее задаются параметры для станка: толщина фрезы, путь реза. ЧПУ-станок вырезает детали. Начинается этап сборки.
Маленькая эквелибристика пальцами рук и вуаля получаем законченный каркас. Этапы для сборки каркасов всегда одинаковые, но посмотрите, какие разные каркасы можно получить, см. рис.2.
Кроме маленьких, миниатюрных, каркасов мы изготавливаем любые каркасы для Ш-образного железа (EI) и П-образного железа (UI). А также наша фирма изготавливает каркасы для разрезных сердечников Cut cores (C-core). Наши производственные мощности позволяют изготавливать до
2 000 каркасов в месяц самых разных форм и размеров любыми партиями от 1 шт. Цена от 150 руб./шт., действуют оптовые скидки и скидки по акциям.

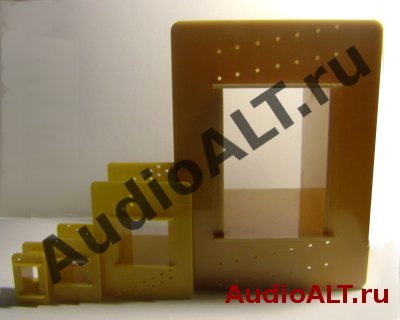

Рис. 2. Маленькие, средние и большие каркасы (катушки) для EI трансформаторного железа
