Компания AudioALT.ru взяла на исследование разрезные сердечники из нового материала - аморфного сплава.
Целью исследования - удостовериться насколько хорошо сочетает в себе новый материал низкие потери на перемагничивание с индукцией насыщения. И в конечном итоге, на сколько данный сплав может быть пригоден в приложении к аудио.
Для сравнения брали сердечник сопоставимого размера HiB SE 84 и сердечник из нового материала. Геометрические размеры сердечников сопоставимы:
аморфные сердечники (ширина серединного керна 26мм, толщина набора 30мм, окно: 16х55мм);
Как видно, новый материал имеет окно на 25% больше.
Для измерений использовалась одна и та же тестовая катушка, см. рис. 1.
Рис. 1. Внешний вид сердечника из аморфного сплава и железа M4

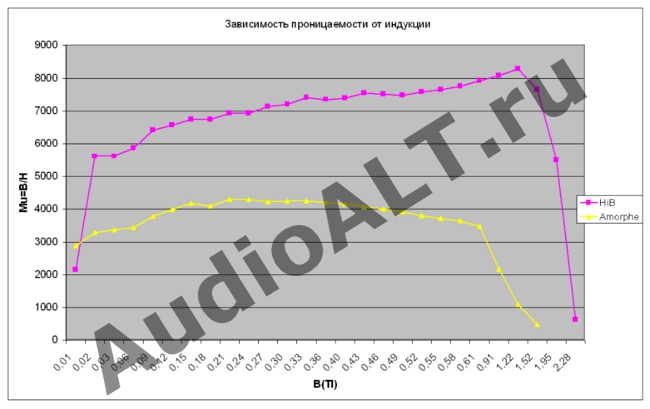

Результаты измерений приведены на графике (рис. 2).
Зависимость проницаемости от индукции
Рис. 2. Зависимость проницаемости от индукции
На первый взгляд измерения показывают неоспоримое преимущество HiB сердечников над "новым" материало, но при детальном рассмотрении выясняется одна маленькая, но очень важная особенность: при малых значениях индукции мене 0,01 Тл, проницаемость больше, чем у HiB. Также необходимо отметить другое преимущество - увеличение максимально допустимой индукции по сравнению с пермаллоями до 0,9 Тесла.
Т.е. можно сделать вывод, что данный материал сочетает в себе преимущества пермаллоя при низких уровнях магнитной индукции и способность обычного трансформаторного железа работать с высокими уровнями магнитной индукции.
Способность работать в слабых магнитных полях приведет к тому, что можно будет получить большее значение индуктивности при равном количестве витков и соответственно более низкую граничную частоту на малых сигналах. Можно предположить, что будет улучшение звучания на низких частотах.
Становиться понятно, зачем в сердечнике высота окна увеличена на 25 %, - это необходимо, чтобы разместить большее количество витков в окне для уменьшения магнитной индукции.
Данный материал может с успехом заменить обычный сердечник M4 и M6. Наибольшее преимущество можно получить, если использовать аморфные сердечники в выходных и межкаскадных трансформаторах.
Однако в расчетах необходимо учитывать максимально допустимое значение индукции 0,9 Тл.
В ближайшее время на этом материале будут намотаны тестовые выходные трансформаторы- аттенюаторы для Alt N4, и тогда мы сможем получить результаты субъективного сравнения от прослушивания.
