Крепеж для трансформаторов

1. Почему важен крепеж для трансформаторов
2. Виды крепежа для трансформаторов
3. Куда будет помещен трансформатор: внутрь корпуса или будет находится снаружи усилителя
4. На каком этапе следует проектировать крепеж

1. Почему важен крепеж для трансформаторов

Для усилителя, который предназначен для прослушивания в домашних условиях крепление трансформаторов не будет важно только в том случае, если усилитель находится на стадии разработки. В других случаях необходимо продумать крепеж для трансформаторов. Закрепленные трансформаторы позволяют переносить и транспортировать усилитель. Также крепеж для трансформаторов защищает трансформаторы от внешних повреждений. Кроме этого современный крепеж придает усилителю законченный, как говорится, "продажный" вид.

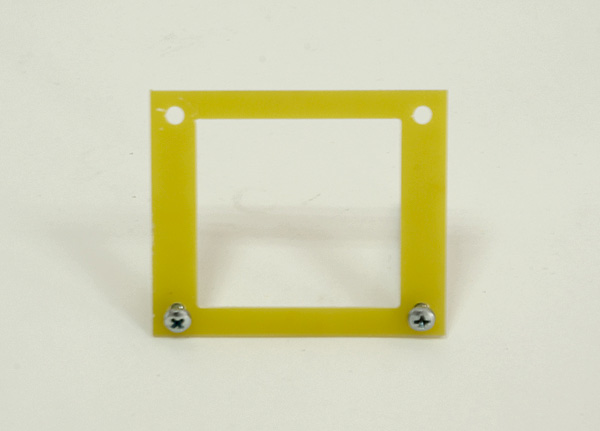

Рис. 1. Фланец для простого крепежа трансформатора Рис. 1. Фланец для простого крепежа трансформатора

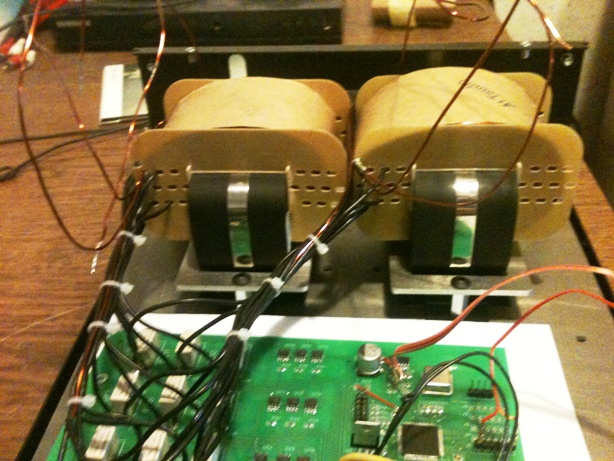

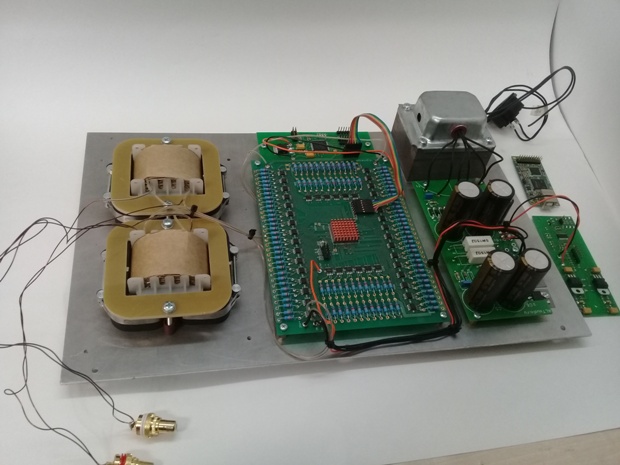

Рис. 2. Фланцами закреплены выходные трансформаторы на мощном ЦАПе Рис. 2. Фланцами закреплены выходные трансформаторы на мощном ЦАПе

2. Виды крепежа для трансформаторов

Самое распространенное и простое крепление трансформатора – это закрепить трансформатор на шасси болтами. Трансформатор при этом размещается на шасси усилителя плашмя. Достаточно сверху одеть неметаллическую пластину (фланец) на сердечник и через отверстия скрепить болтами с шасси (см. рис.1 и рис. 2.)
Специальные уголки (см. рис. 3) помогут закрепить трансформатор на Ш-железе и разрезных сердечниках. Единственное требование к такому крепежу, чтобы уголки были сделаны под стандартные размеры Ш-пластин. Уголки позволяют крепить трансформатор, ставя намоточное изделие на длинную сторону сердечника (см. рис.4). Существует другое, более сложное, крепление - это рамки (см. рис. 5). Рамки позволяют установить трансформаторов и по короткой, и по длинной стороне сердечника. Кроме этого рамки позволяют крепить трансформатор плашмя (см. рис. 6).

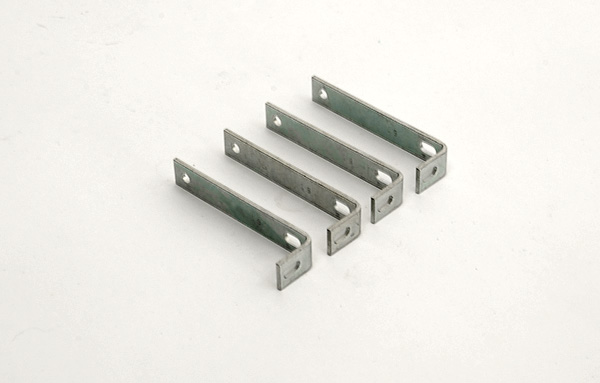

Рис. 3. Набор уголков (комплект уголков из 4-х шт.) Рис. 3. Набор уголков (комплект уголков из 4-х шт.)	Рис. 4. Крепеж – уголки для трансформатора Рис. 4. Крепеж – уголки для трансформатора

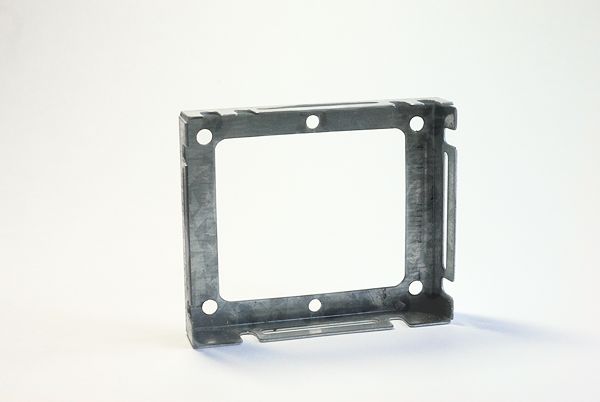

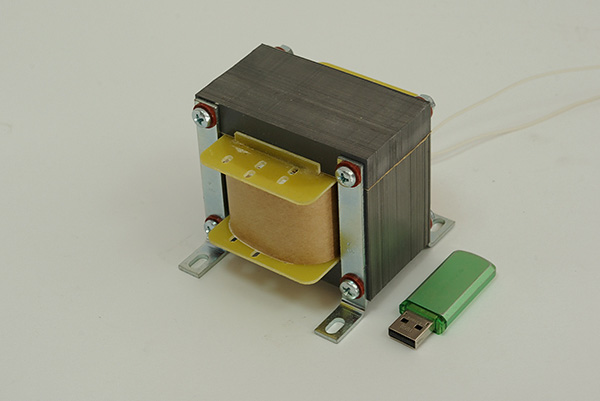

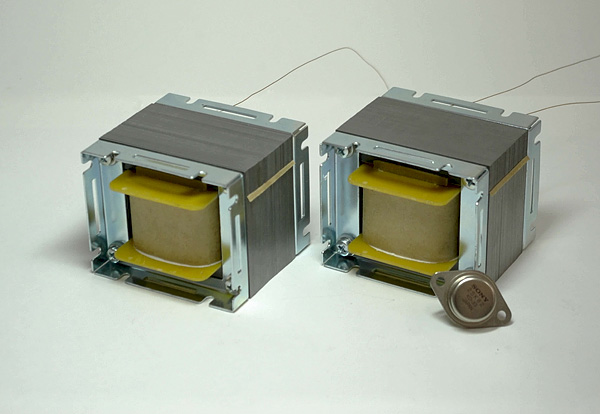

Рис. 5. Рамки для установки трансформатора Рис. 5. Рамки для установки трансформатора	Рис. 6. Трансформаторы в рамках Рис. 6. Трансформаторы в рамках

Заметим, что данный крепеж: уголки и рамки; позволяет устанавливать трансформатор на Ш-пластинах и на разрезных сердечниках, как показано на рис. 7. Важно также учитывать, что данный вид крепежа наиболее часто используется, когда трансформаторы спрятаны внутри корпуса усилителя под крышкой. Маленькие и большие трансформаторы располагаются относительно друг друга внутри глубокого корпуса (см. рис. 8).

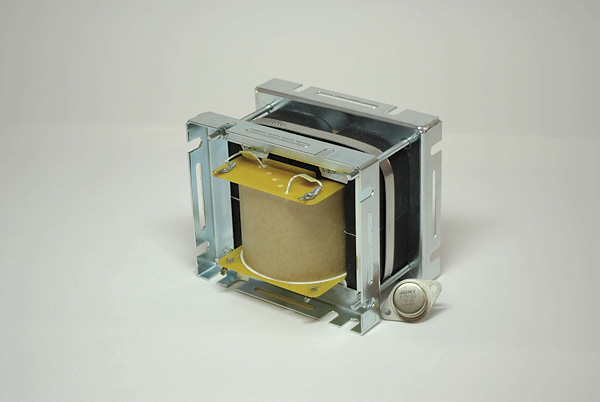

Рис. 7. Крепеж для разрезных сердечников - рамки Рис. 7. Крепеж для разрезных сердечников - рамки

Рис. 8. Установка трансформаторов в глубокий корпус Рис. 8. Установка трансформаторов в глубокий корпус

Если необходимо размещать трансформаторы снаружи корпуса, на верхней крышке усилителя, то современный подход предполагает использование крышек, которые обхватывают пластины и прячут обмотки. Использование крышек позволяют разместить трансформатор снаружи и спрятать обмотки. Крышки предназначены для Ш-железа. Крышки бывают без ножек и с ножками. Крышками без ножек удобно крепить трансформаторы (обычно силовые), когда Вы устанавливаете намоточное изделие плашмя (см. рис. 11). В таком случае можно использовать одну крышку без ножек, чтобы скрыть обмотки и придать трансформатору законченный вид. При этом все отводы уходят внутрь корпуса. А можно использовать крышки с ножками – их используют парами (см. рис. 9). Такие крышки закрывают обмотки с двух сторон и позволяют устанавливать трансформатор вертикально по короткой стороне Ш-пластины (см. рис. 10).

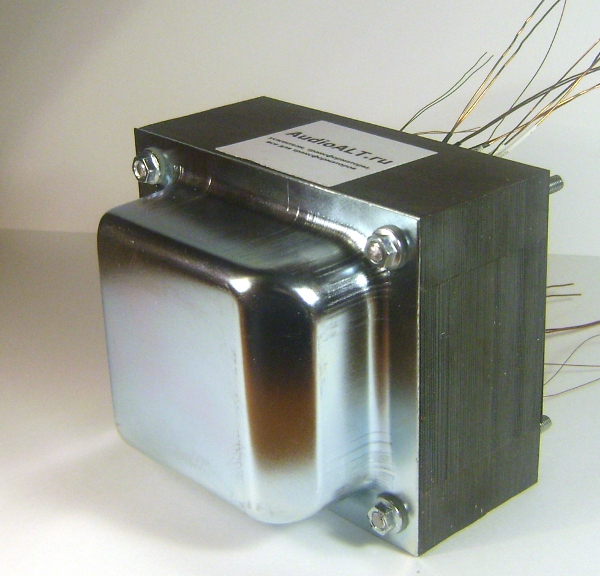

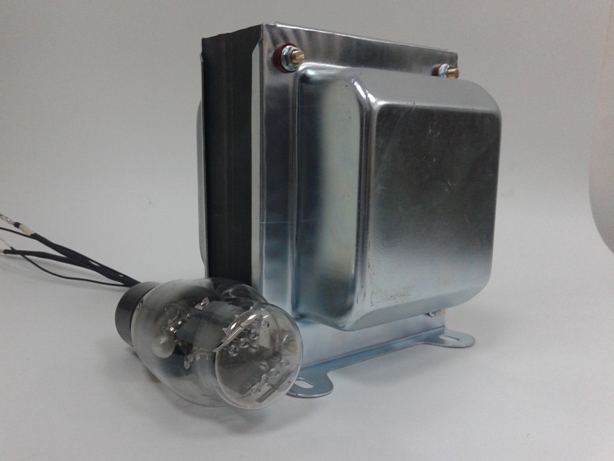

Рис. 9. Образец крышки с ножками Рис. 9. Образец крышки с ножками	Рис. 10. Крепление в крышках Рис. 10. Крепление в крышках

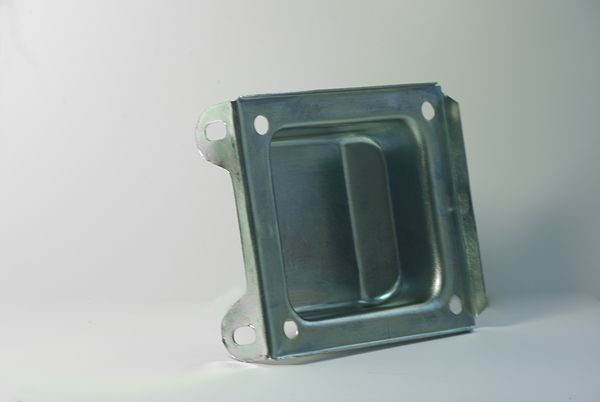

Рис. 11. Образец крышки без ножек для установки трансформатора Рис. 11. Образец крышки без ножек для установки трансформатора

Говоря о крышках, мы говорим о специальных крышках стандартных размеров, которые предназначены исключительно под современные стандартные размеры Ш-пластин. Такие крышки не подходят к разрезным сердечникам или винтажному трансформаторному железу. Такие крышки смотрятся на трансформаторах современно и практично. Они придают трансформаторам законченный аккуратный вид. Крышки также уберегают трансформатор от повреждений, прячут обмотки. Этот крепеж также незначительно экранирует трансформатор от наводок. Но, повторимся, что такие крышки изготавливаются под стандартные размеры Ш-пластин. С ленточными сердечниками такие крышки плохо смотрятся, неаккуратно.
Еще один способ поместить трансформатор на корпус – это использовать кожух (другое название: короб) квадратной или прямоугольной формы, чтобы полностью скрыть трансформатор, как на рис. 12. Трансформатор помещается в стальной кожух (короб) аккуратной формы, а сам короб располагается на верхней крышке усилителя. Обычно один кожух используется для одного трансформатора. Таких кожухов можно использовать несколько для разных трансформаторов.

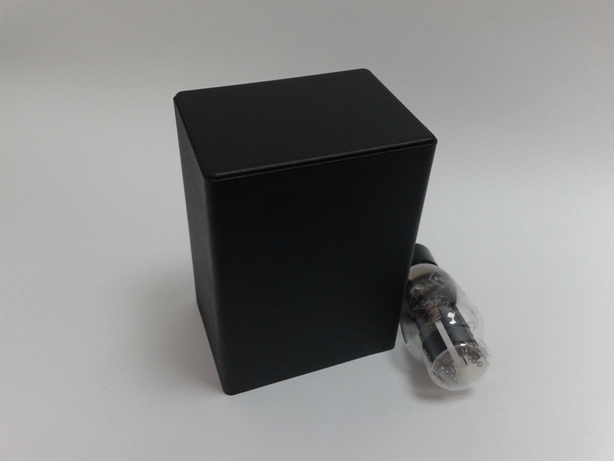

Рис. 12. Кожух, который закрывает любой сердечник полностью Рис. 12. Кожух, который закрывает любой сердечник полностью

Возможно также комбинированное расположение трансформаторов: когда часть трансформаторов помещается в подвал усилителя, а часть размещается сверху на корпусе усилителя. Крышки и кожуха (короба) придают ламповому усилителю законченный вид. Заметим, что кожухи полностью закрывают трансформаторы, скрывают как и сам сердечник, так и обмотки с отводами. Кожуха полностью защищают трансформаторы от повреждений.
При создании усилителя можно располагать часть трансформаторов внутри усилителя, пряча их в корпус (см. рис. 13 и 14), а часть трансформаторов поместить на корпус усилителя в крышках или кожухах, как на рис. 15. Здесь главный принцип – это Ваше представление о дизайне Вашего усилителя.

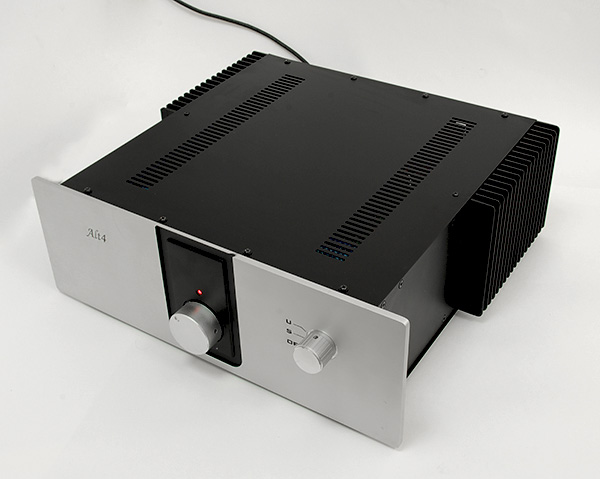

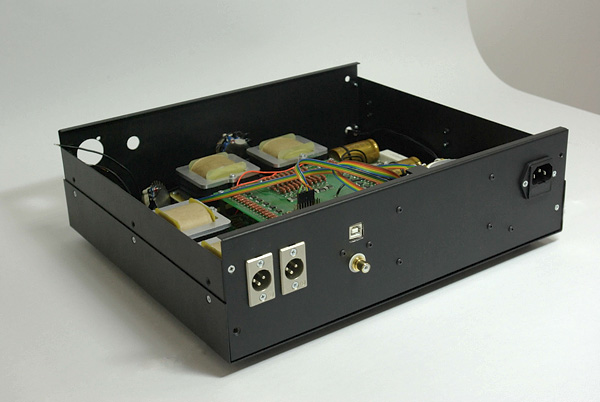

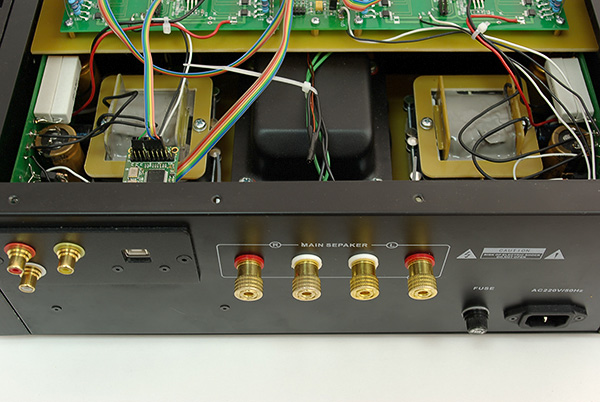

Рис. 13. Глубокий корпус позволяет спрятать все трансформаторы внутри Рис. 13. Глубокий корпус позволяет спрятать все трансформаторы внутри	Рис. 14. В глубоком корпусе расположены трансформаторы Рис. 14. В глубоком корпусе расположены трансформаторы

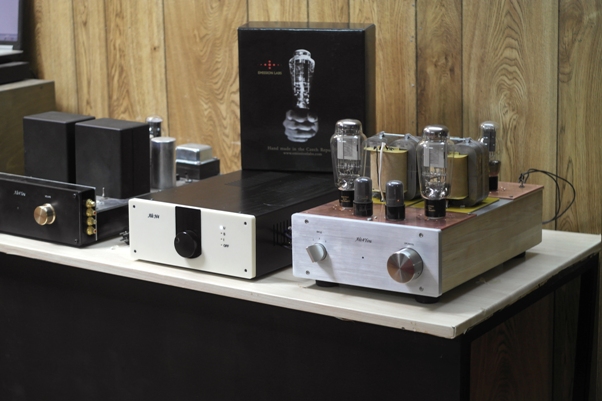

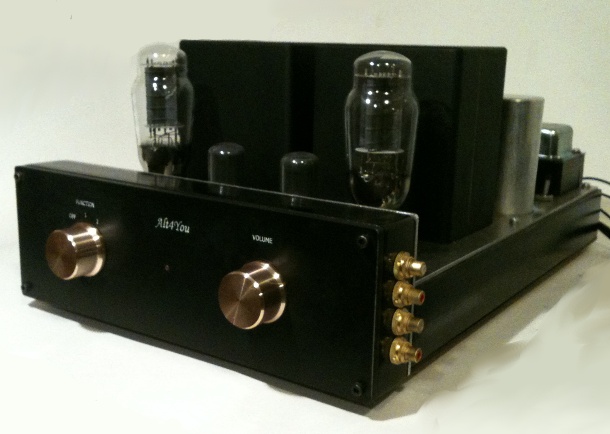

Рис. 15. Трансформаторы расположены на верхней крышке усилителя Рис. 15. Трансформаторы расположены на верхней крышке усилителя

3. Куда будет помещен трансформатор: внутрь корпуса или будет находиться снаружи усилителя

Посоветовать, каким должен быть внешний вид усилителя: с глубоким и вместительным корпусом, или же лучше, чтобы трансформаторы находились снаружи на верхней крышке усилителя; невозможно. Самые разные реализации зависят от самых разных факторов:
&tab;есть ли возможность изготовить корпус по собственному эскизу из разных материалов: сборный корпус из алюминиевых пластин или из деталей фанеры (см. рис. 16);
&tab;есть ли возможность изготовить стальной гнутый корпус нужного размера (рис. 17).
Если такие возможности есть, то корпус, безусловно, может вмещать в себя все элементы усилителя, в том числе и все намоточные изделия.
Если используется готовый стандартный покупной корпус (см. рис. 18), то тут все диктуют размеры корпуса. Часто внутрь такого корпуса нет возможности разместить сразу все. Все элементную базу мы часто вынуждены на таких корпусах помещать на верхнюю панель усилителя (см. рис. 19).
Поэтому от возможности изготовить корпус по собственным эскизам или же возможности приобрести готовый и будет зависеть дизайн Вашего усилителя. Для нас с Вами важно, что в обоих случаях имеющийся ассортимент крепежа в состоянии помочь реализовать любую задумку.

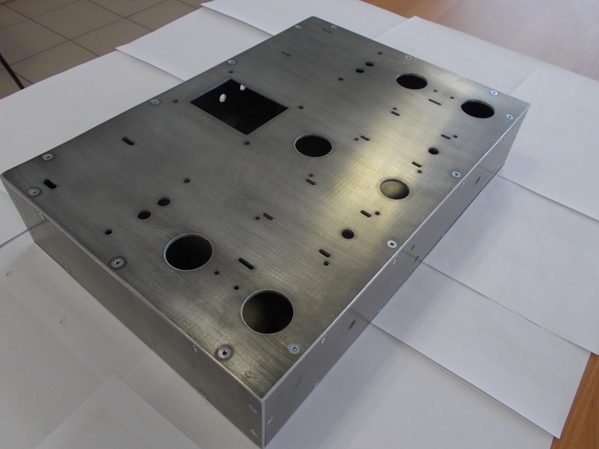

Рис. 16. Сборный корпус из алюминиевых деталей, сделан под заказ Рис. 16. Сборный корпус из алюминиевых деталей, сделан под заказ	Рис. 17. Глубокий гнутый стальной корпус на заказ Рис. 17. Глубокий гнутый стальной корпус на заказ

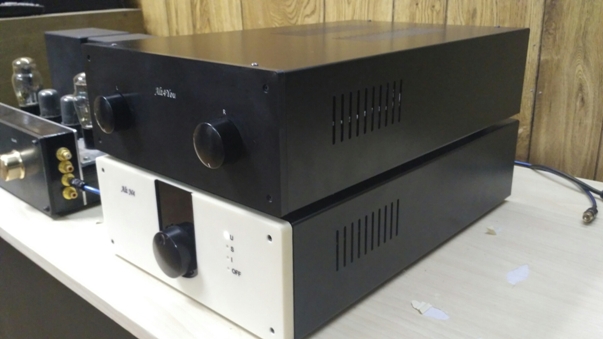

Рис. 18. Стандарный стальной корпус Рис. 18. Стандарный стальной корпус	Рис. 19. Корпуса, выполненные на заказ для установки трансформаторов снаружи усилителя Рис. 19. Корпуса, выполненные на заказ для установки трансформаторов снаружи усилителя

4. На каком этапе следует проектировать расположение трансформаторов и крепеж

На этапе проектирования усилителя для нас в данной статье важно прежде всего не схема усилителя и его элементная база, а то как и где: внутри или снаружи; будут располагаться и крепиться трансформаторы.
Если Вы определились со схемой усилителя, с элементной базой (размерами трансформаторов, лампами и конденсаторами), то можно переходить к дизайну будущего усилителя. Для этого можно подобрать имеющиеся в наличии корпуса или отталкиваться от своего видения, каким должен быть корпус усилителя. После этого самое время определить, что поместиться, а что не поместиться внутрь корпуса усилителя. На какие компромиссы нужно пойти, чтобы взаимное расположение элементной базы не повляло на качество звучании и чтобы был реализован задуманный дизайн. А весь ассортимент крепежа трансформаторов поможет, как мы уже говорили, расположить трансформатор на нужном месте, при этом не ухудшая дизайна и качества звучания усилителя.
Выше приведены самые разные дизайны корпусов усилителей от наших партнеров, чтобы показать возможности крепежа.
Также здесь представлена сводная таблица крепежа с назначением трансформаторов и сердечниками.

Советы по построению усилителя:

1. Если Вы новичок, то о дизайне Вашего будущего усилителя советуем задуматься в самую последнюю очередь. Отталкивайтесь сначала от схемотехники.
2. Если Вы профессионал в работе с усилителями, создаете усилители не только для себя, но и для продажи, то Вам необходимо продумать дизайн усилителя в первую очередь.
3. Знайте, что крепеж есть, и он бывает самый разный, и поможет установить и закрепить трансформатор в нужном месте.
4. Помните, что проектный дизайн Вашего усилителя и окончательный вид готового продукта – это всегда поиск компромиссов, будьте готовы чем-то поступиться, чтобы проект был завершен.
5. Ищите надежных поставщиков крепежа и корпусов, а также хорошо зарекомендовавших себя изготовителей трансформаторов.
